ソレノイドバルブとボールバルブの違いは何ですか？
流体制御システムの世界では、最も一般的に使用されるバルブの 2 つはソレノイド バルブとボール バルブです。ソレノイドバルブのサプライヤーとして、私はお客様からこれら 2 種類のバルブの違いについて多くの問い合わせを受けてきました。このブログ投稿は、特定のニーズに適したバルブを選択する際に、情報に基づいた意思決定ができるように、それらの違い、用途、利点を理解するのに役立つ包括的な比較を提供することを目的としています。
動作原理
電磁弁
ソレノイド バルブは、液体または気体の流れを制御する電気機械的に動作するバルブです。ソレノイドコイル、プランジャー、バルブボディから構成されます。ソレノイド コイルに電流が流れると磁場が発生し、プランジャーが動きます。この動きによりバルブが開閉し、流体の流れが許可または阻止されます。ソレノイドバルブの動作は非常に高速で、通常、開位置と閉位置の間の切り替えにかかる時間はわずか数ミリ秒です。
たとえば、自動車のエンジン管理システムでは、ソレノイド バルブを使用して燃料蒸気の流れを制御できます。エンジンコントロールユニットが信号を送信すると、ソレノイドバルブがフレームアウトソレノイドバルブ 87616313素早く開閉してインテークマニホールドに入る蒸気の量を調整し、最適な燃焼を確保します。
ボールバルブ
一方、ボールバルブは、中央に穴のあるボールを使用して流体の流れを制御します。ボールはハンドルまたはアクチュエーターに接続されています。ハンドルを 4 分の 1 回転 (90 度) 回すと、ボールが回転します。ボールの穴が流路と一致していれば、バルブが開き、流体が通過できます。ボールが回転し、ボールの固体部分が流路を塞ぐとバルブが閉じます。
ボールバルブは配管システムでよく使用されます。たとえば、住宅用給水システムでは、主給水口にボールバルブを取り付けることができます。ハンドルを回すだけで、家の所有者は簡単に水を止めたり、家の中に水を流したりすることができます。
建設と設計
電磁弁
ソレノイド バルブには、直動式、パイロット操作式、半直動式など、さまざまな設計があります。直動式ソレノイドバルブはバルブシート上で直接動作し、低流量用途や差圧が低い用途に適しています。パイロット操作のソレノイド バルブは、流体自体の圧力を使用してバルブの開閉を補助するため、大流量および高圧の用途に適しています。
ソレノイドバルブの設計により、コンパクトなパッケージングも可能になり、スペースが限られている用途では有利になります。例えば、麻酔器などの医療機器では、コンパクトなサイズのため比較的小型の機器に容易に組み込むことができる電磁弁が使用されています。
ボールバルブ
ボールバルブは通常、シンプルで堅牢な構造をしています。多くの場合、用途や扱う流体の種類に応じて、真鍮、ステンレス鋼、PVC などの材料で作られています。バルブ内のボールは通常、バルブが閉じたときに確実に密閉されるように正確な直径に機械加工されます。
ボールバルブのハンドルは、レバー、ギア、または電動アクチュエーターになります。レバー操作のボールバルブが最も一般的で、手動で簡単に使用できます。ギア駆動ボールバルブは、大径または高圧用途など、ボールを回転させるためにより多くのトルクが必要な場合に使用されます。電動アクチュエータボールバルブは自動制御システムに使用されます。
流量特性
電磁弁

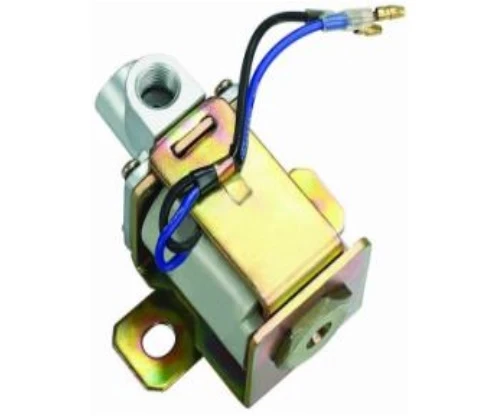

ソレノイドバルブは流量を正確に制御できます。電気入力を変えることで、通過する流体の量を調整するように簡単に調整できます。たとえば、化学薬品投与システムでは、ソレノイド バルブが使用されます。ソレノイドバルブ 27610 - 1471を使用すると、一定の間隔で特定量の化学薬品をプロセス ストリームに正確に追加できます。
ただし、ソレノイドバルブは、特に一部の直動設計では、開いているときにバルブ全体で比較的高い圧力降下が発生する場合があります。これは、システム内の望ましい流量を維持するには、より多くのエネルギーが必要になる可能性があることを意味します。
ボールバルブ
ボールバルブは、ボールの穴が通常パイプと同じ直径であるため、完全に開いたときの圧力降下が低く、流体の流れがスムーズで妨げられません。これにより、大量の流体を輸送する必要がある用途においてエネルギー効率が高くなります。
ただし、ボールバルブは通常、完全に開くか完全に閉じるように設計されています。一部のボールバルブは絞り用途に使用できますが、流量を微調整して制御するという点ではソレノイドバルブほど正確ではありません。
応答時間
電磁弁
前述したように、ソレノイドバルブの応答時間は非常に高速です。そのため、さまざまなゾーンへの水の流れを制御する灌漑システムや、シリンダーの動きを制御する空気圧システムなど、迅速なオンオフ切り替えが必要な用途に最適です。
ボールバルブ
ボールバルブの応答時間は、使用するアクチュエーターのタイプによって異なります。手動ボールバルブではハンドルを物理的に動かす必要があり、これには数秒かかる場合があります。電動アクチュエータのボールバルブはより速い応答時間を実現できますが、一般にソレノイドバルブよりも遅く、特に非常に迅速なスイッチングが必要な用途ではなおさらです。
アプリケーション
電磁弁
電磁弁はさまざまな産業で広く使用されています。自動車産業では、エンジン管理、トランスミッション制御、排出制御システムに使用されています。食品および飲料業界では、牛乳、ジュース、ビールなどの液体の流れを制御するために電磁弁が使用されます。また、冷媒と温水の流れを制御する暖房、換気、空調 (HVAC) システムでも一般的に使用されます。
ボールバルブ
ボール バルブは、配管、石油およびガス、化学産業で一般的に使用されます。配管システムでは、主給水、蛇口、家電製品の遮断用途に使用されます。石油およびガス産業では、原油、天然ガス、精製製品の流れを制御するためにパイプラインでボールバルブが使用されています。化学産業では、その堅牢な構造により、腐食性および研磨性の流体を扱うために使用されます。
料金
電磁弁
ソレノイドバルブのコストは、そのサイズ、設計、使用される材料によって大きく異なります。一般に、ソレノイドバルブは、特に高性能で特殊な用途の場合、ボールバルブよりも高価になる傾向があります。これは、設計がより複雑であり、電気コンポーネントが必要であるためです。
ボールバルブ
ボールバルブは、特に標準的なサイズと材料の場合、比較的安価です。シンプルな構造と製造の容易さによりコスト削減に貢献し、費用対効果が重要な考慮事項となる用途で人気があります。
結論
要約すると、ソレノイドバルブとボールバルブには、それぞれ独自の特性、利点、用途があります。ソレノイド バルブは、高速な応答時間、正確な流量制御を実現し、自動化された迅速なオン / オフ操作を必要とする用途に適しています。一方、ボールバルブは、圧力降下が低く、堅牢な構造を備えており、一般的な遮断用途ではコスト効率が優れています。
ソレノイドバルブのサプライヤーとして、当社は以下のような高品質のソレノイドバルブを幅広く提供しています。ソレノイドバルブ 3991167、お客様の多様なニーズにお応えします。小規模プロジェクトでバルブが必要な場合でも、大規模な産業用途でバルブが必要な場合でも、当社は適切なソリューションを提供します。
当社のソレノイドバルブについてさらに詳しく知りたい場合、または用途に適したバルブの選択についてサポートが必要な場合は、お気軽にご相談ください。当社は、流体制御のニーズに応じて最適な決定ができるよう、いつでもお手伝いいたします。
参考文献
MJ ニール (2004)。バルブのハンドブック: 基礎、応用、選択。ニューネス。
ニューメキシコ州パルマー（2015）。流体力学と機械。 PHI ラーニング。
